    Matematiken stämmer säkert den har jag inte granskat.

    Vi kan anta att du kommer att balansera planet framför lyftkraftcentrum. Om du trimmar ut planet kring halvgas så får du då ett plan som stiger på fullgas och sjunker på tomgång. Det vanliga sättet att hantera det är som du säkert vet att rikta motorn något nedåt och ett annat sätt kan vara att slava in lite dyk på trotteln. Men att rikta motorn uppåt låter kontraproduktivt.

    Kommentar


    • #32
      Ursprungligen postat av BOB Visa inlägg
      Kurbit, om du vinklar ned motorn för lågvingat vinklar du upp för högvingat? För det måste ju vara tvärtom mellan högvingat och lågvingat. Vinkling är ren matematik, vad i ovanstående beräkning tycker du är felaktigt?
      Instämmer med Kurbit. Bob din beräkning förefaller bara ta hänsyn till luftmotståndet för flyglanets olika delar, men utelämnar det som har störst inflytande, lyftkraften från vinge/stabbe. I verkligheten brukar det bli så att ett högvingat flygplan får trimmas med mer nedåtriktning än ett lågvingat, viket kan förklaras med de tankegångar du har.

      Kommentar


      • #33
        Jag har en mustang med motorn vinklad nedåt och åt höger cirka 2-3 grader. Nu är jag ganska färsk på modellflyg men har aldrig sett ett lågvingat plan med motorn vinklad uppåt.

        Kommentar


        • #34
          Tillbaka till landn-stället. Jag har till slut insett att det jag har gjort med ett servo att dra in benet är ohållbart. Bättre att ändra nu än att riva upp vingen senare efter en krasch. Har grubblat mycket och gjort många tester och till slut hittat en lösning. Det hade varit väldigt enkelt att göra det från början, men att riva ut en del hård-trä inifrån vingen och installera nytt har tagit lång tid. Jag ville behålla benen och luckorna intakta.

          Innan luckorna sågades ut ur vingarna har jag först glasat både insidan och utsidan för att behålla vingens form på luckorna. Så att göra nya luckor var inte något alternativ.

          De redan installerade benen rörde sig ut/in runt en axel som fixerades i en bussning på vardera sidan. Den nya principen är att jag har ersatt den ena bussningen med en elektrisk infällningsbox från schweiziska Giezendanner, och istället för 4,5 mm pianotrådsbenet har jag en 8 cm lång stålpinne som jag har limmat fast på benet. Så Giezendannern fäller ut/in benet istället för det tidigare servot. En av svårigheterna var att Giezendannerns ben och vridaxel inte ligger i samma plan, och eftersom benet skall svänga ut framför vingens framkant så är allt installerat med många konstiga vinklar och vrår. Men nu funkar det. Och jag tror att den svagaste länken är själva Giezendannern, men den är ju gjord för landningskrafter.

          Klicka på bilden för större version

Namn:		IMG_2990.JPG
Visningar:	188
Storlek:		639,4 KB
ID:		2391

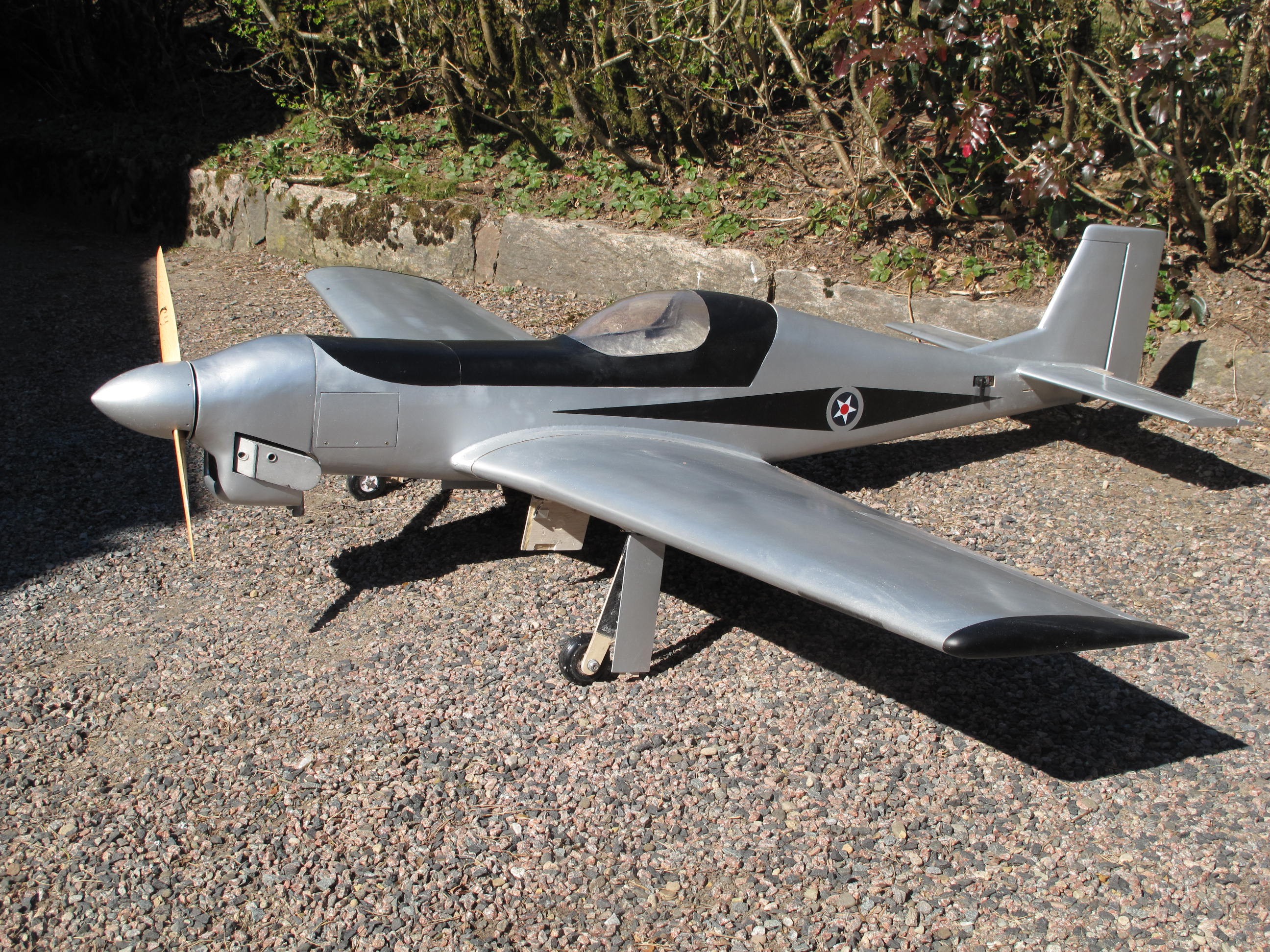

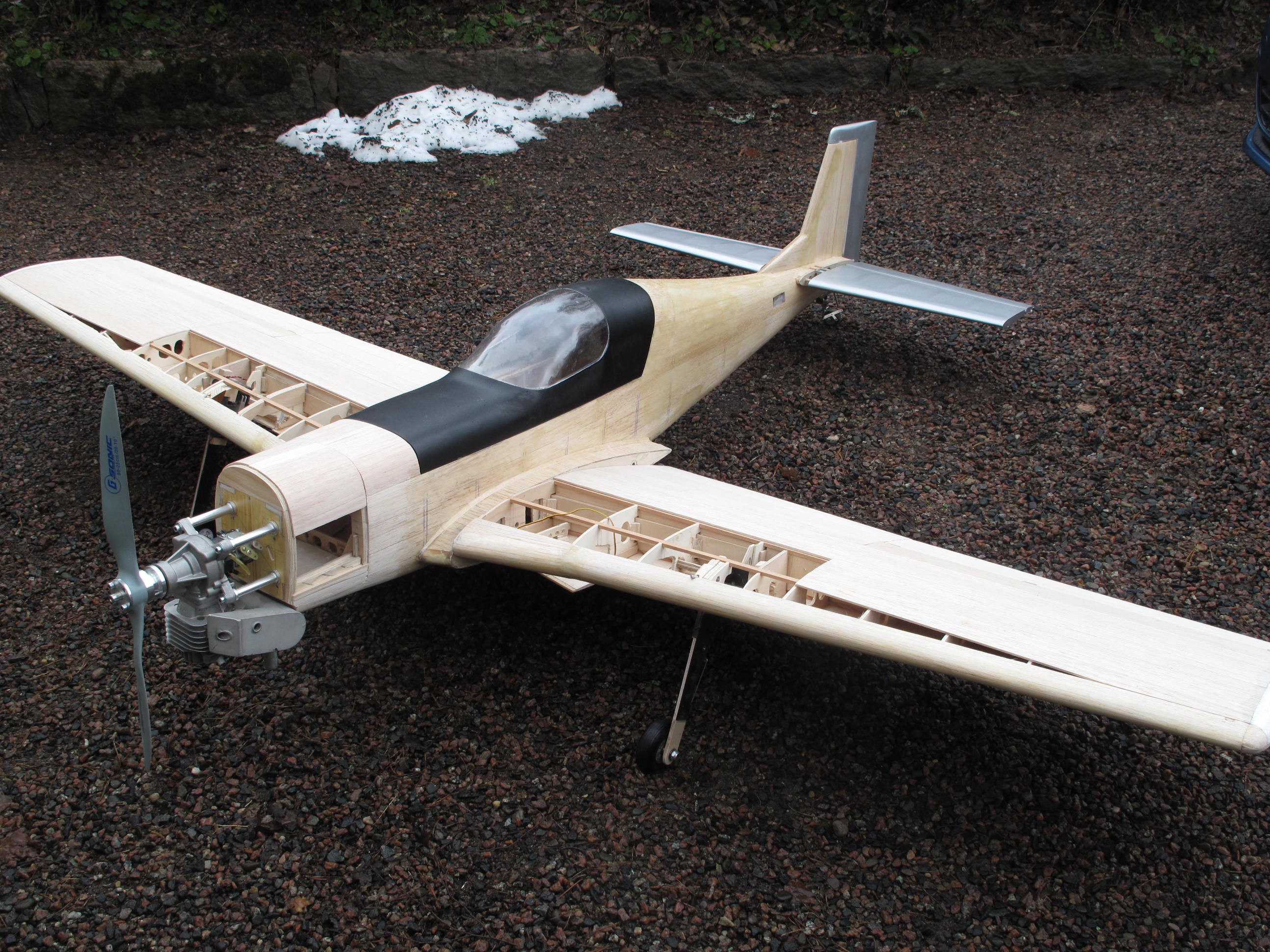

          Nu har jag kommit så långt att jag vill se den stå på backen så jag tog ut den på garageuppfarten.

          Klicka på bilden för större version

Namn:		IMG_2991.JPG
Visningar:	181
Storlek:		1,14 MB
ID:		2392

          Jag såg genast ett problem, frigången propeller – marken är minimal. När jag gjorde de första skisserna så tänkte jag mig ha en tvåcylindrig DLE 40 och bestämde frigången till 5 cm och ritade landn-stället därefter. När bygget var en bit på väg ändrade jag mig till DLE 55 eftersom jag hade en sådan liggande på hyllan. Men jag glömde bort att tänka på att DLE 55 har en större prop än DLE 40. Dessutom, när jag beräknade motorns upp/ned-riktning så sänkte jag motorn 10 mm för att minska upp-vinkeln. Det jag får göra nu är att köpa en 3-bladig mindre prop.

          Huven ser lite liten ut om man jämför med vanliga ARF-er från Kina, men ugnen i köket kan inte ta större plastskiva till vakuumformningen. Bakom brandväggen blir det en service-lucka på varje sida, och innanför finns tändn-box, trottelservo och accar. Tanken kommer ganska nära TP. Stabbe och sidoroder och huv färdigmålade. Under vingen finns 4 st luckor, en över skev-servot, en fastskruvad servicelucka, en rörlig över benet och en rörlig som täcker själva hjulet. I luften är alltså hela undersidan slät.

          Som synes är det inte en Mustang, men den har lite Mustang-stuk, vilket var min mening. Återstår att göra motorkåpan förutom en väldigt massa slipning av kropp och vingar.

          Kommentar


          • #35
            Hej,kul tråd! En fundering från en som har en del kärror mod. större med infällbart ställ,hur fixar du fjädringen? Det där är en rejäl pjäs,vad jag kan se så har du solida små hjul,tror det kan bli knepigt..Fjädring låter kanske överkurs men bra fjädrande s.k "oleo legs" är ett måste för att slippa att vingen får kyssen..
            MVH
            //Bokis

            Kommentar


            • #36
              Ja, fjädring, det borde jag ha tänkt på från början, nu är det för sent. Måste sätta planet mjukt.

              Kommentar


              • #37
                Du jobbar på snabbt och i mina ögon ser det bra ut! Hoppas den flyger riktigt bra.

                Kommentar


                • #38

                  Det går trögt med bygget just nu, har inte riktigt lusten när våren är på ingång. Men jag har i alla fal börjat arbetet med en motorkåpa. Det kan vara av intresse för någon annan självbyggare. Bilden visar tre olika detaljer:
                  1. En enkel plugg av cellplast för gjutning av motorkåpan
                  2. En modell av motorkåpan av papper
                  3. Vingskruvar
                  Klicka på bilden för större version

Namn:		IMG_2994.JPG
Visningar:	145
Storlek:		564,2 KB
ID:		2800

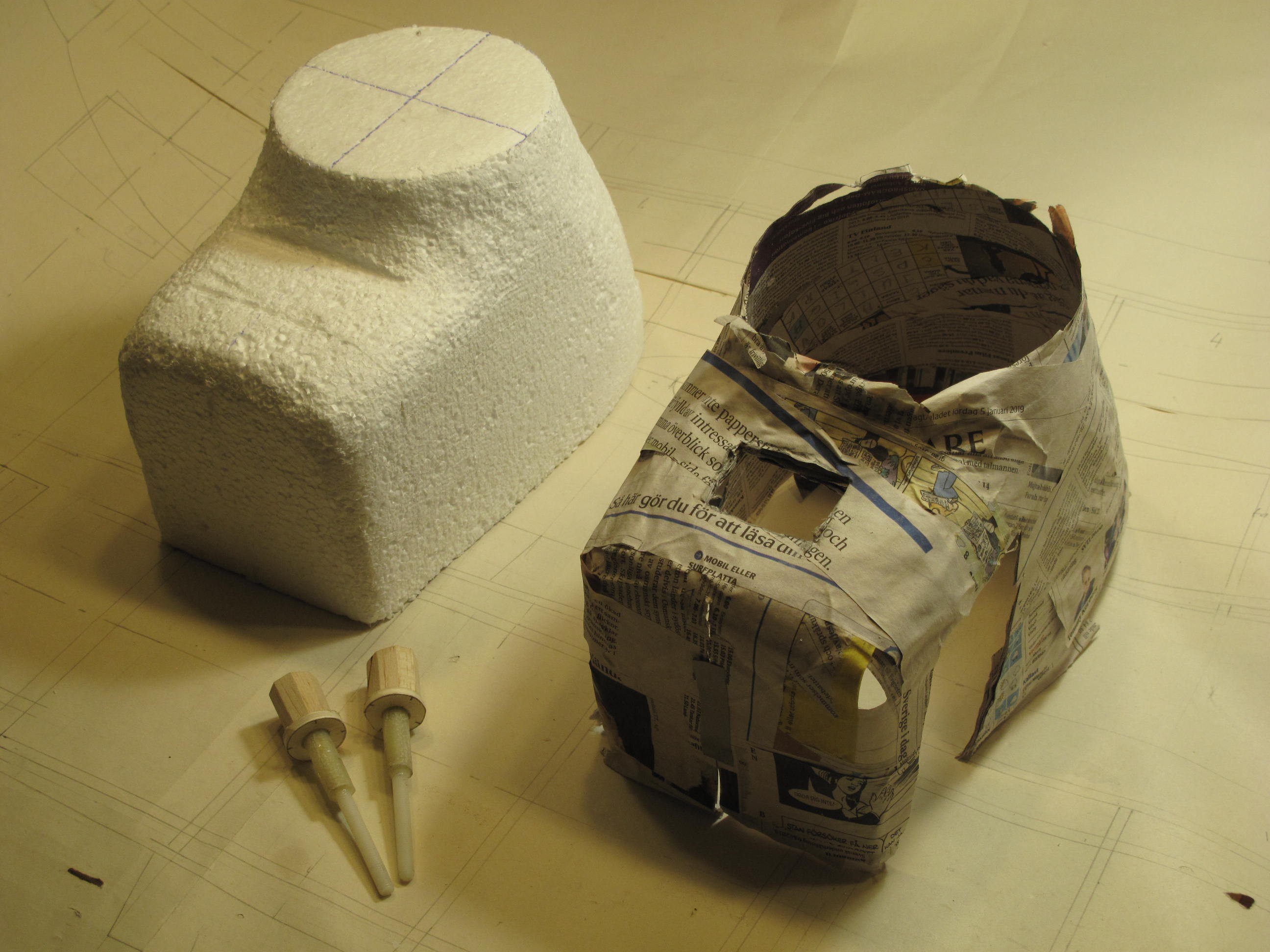

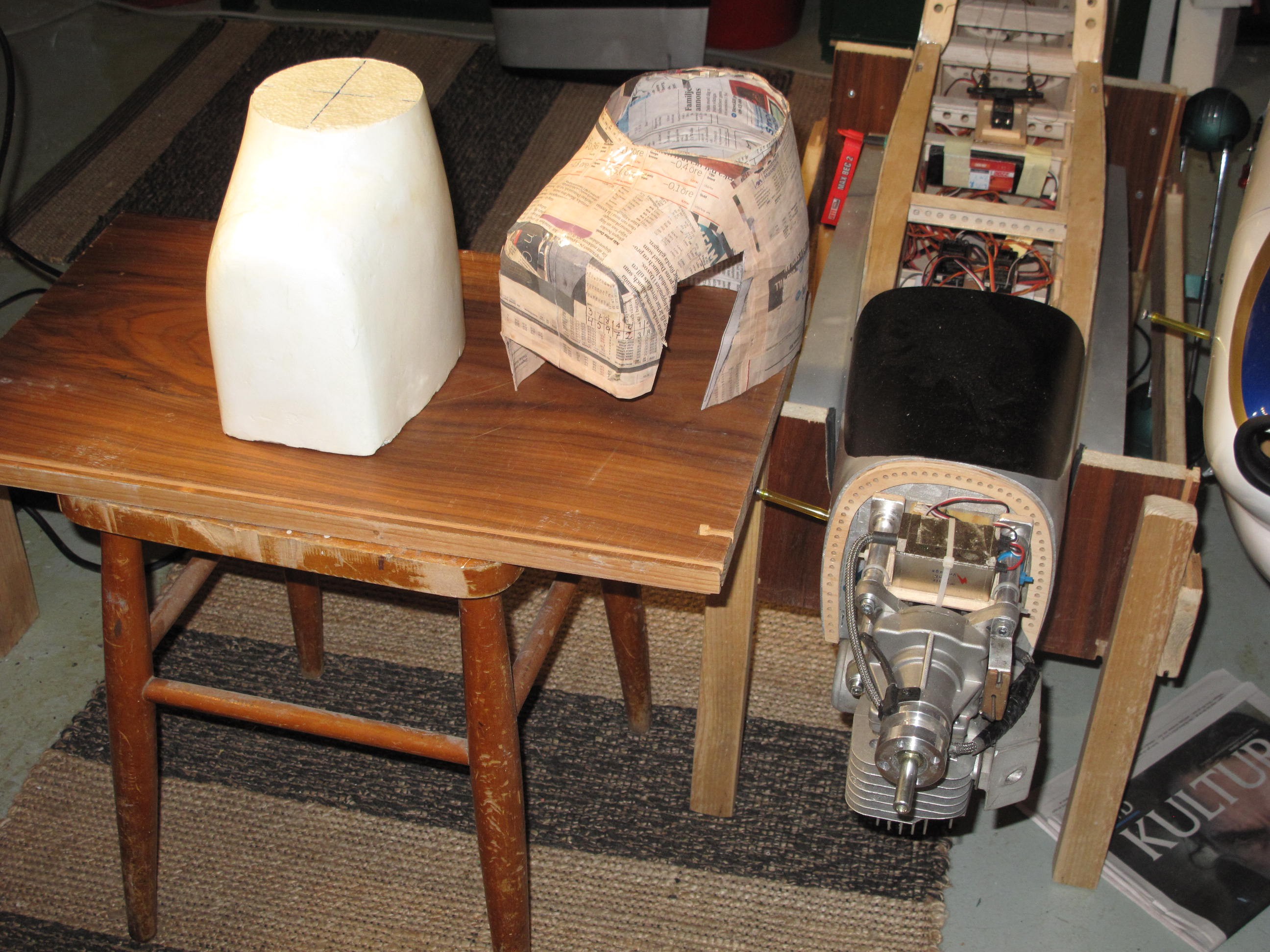

                  Pluggen är några hoplimmade bitar av cellplast som jag grovt format med en rasp. Först gjorde jag den för att gå över ljuddämparen med likadan utbuktning på andra sidan för likformighet. Jag tyckte det såg riktigt fult och knasigt ut så jag tog bort det som skulle gå runt ljuddämparen för att istället skära ut öppning för ljuddämparen, som på bilden.

                  För att få en uppfattning om huruvida hela motorn skulle rymmas inom kåpan så klippte jag en tidning i remsor som jag lade i en hink med vatten. Lade först ett lager våta remsor runt pluggen, sedan på med tapetklister, sedan mer remsor, klister, remsor … Efter torkning över natten blir det en kåpa av papper som jag kan pröva över motorn. Det är ett enkelt sätt att pröva och se om huven blir OK. Jag såg att huven snuddade över tändstiftshatten, så jag skall göra den lite rundare under.

                  Nästa steg blir att raspa ned pluggen kanske 5 mm runtom och sedan kleta på vanligt väggspackel runt om, det är väldigt lättslipat. Slipar till exakt den form som kåpan skall ha, därefter på med något som binder ytan t.ex. någon gammal lack som finns på hyllan.

                  Det finns ju två olika vägar att gå för att gjuta en kåpa. Antingen gjuter man den slutliga kåpan direkt på pluggen eller också gjuter man en form på pluggen och gjuter kåpan i formen. Vilket man än väljer måste man tänka på måtten så att kåpan ansluter perfekt till kroppen. För huven över sittbrunnen gjöt jag först en form över pluggen och sedan huven i formen. Jag skall prova den andra vägen nu och gjuta motorkåpan direkt på pluggen. Då måste jag göra pluggen något mindre för att den färdiga kåpan skall ansluta perfekt till kroppen.

                  Och så vingskruvarna? Jo, jag har ju vingroten som en del av kroppen, så plastskruvarna var för korta. Jag gjorde ett par rörbitar av glasfiber och limmade fast på skruvarna, och sedan på rörbitarna limmade jag fast balsaklossar så att jag får bra grepp om skruvarna.

                  Jag tänkte på kommentaren att stabben har inverkan på om motorn skall riktas upp eller ned. Självklart. Men nu baseras konstruktionen i mitt fall på att stabben inte har en bärande funktion utan enbart är till för att stabilisera och styra. Därför måste motorn riktas lite upp för att balansera momenten.

                  För ett antal år sedan gjorde jag en helt egen konstruktion inkl beräkningar på en modell spv 3,5 mm, vikt 25 kg, motor 220 ccm. Den har varit intagen som byggtråd men också i 2 nr av Modellflygnytt. Den flög underbart och helt enligt mina beräkningar. Den enda överraskningen var att när jag fällde flapsen ett steg så gick planet kraftigt uppåt. Det var dock lätt fixat med att mixa in lite dyk med flapsen, sedan märktes det inte när jag fällde ned flapsen. Det jag vill säga med detta är att mina beräkningar då stämde exakt med verkligheten.

                  Klicka på bilden för större version

Namn:		IMG_1890.JPG
Visningar:	133
Storlek:		50,8 KB
ID:		2801

                  Kommentar


                  • #39
                    Ursprungligen postat av BOB Visa inlägg
                    För att få en uppfattning om huruvida hela motorn skulle rymmas inom kåpan så klippte jag en tidning i remsor som jag lade i en hink med vatten. Lade först ett lager våta remsor runt pluggen, sedan på med tapetklister, sedan mer remsor, klister, remsor … Efter torkning över natten blir det en kåpa av papper som jag kan pröva över motorn.
                    Det här tyckte jag var spännande......har aldrig testat någon huvgjutning förr....
                    Räckte det med att utesluta klistret på det första papperslaget för att få det att "släppa" från pluggen när du lösgjorde den här provgjutningen....?

                    ...så där lagom vintage...

                    Kommentar


                    • #40

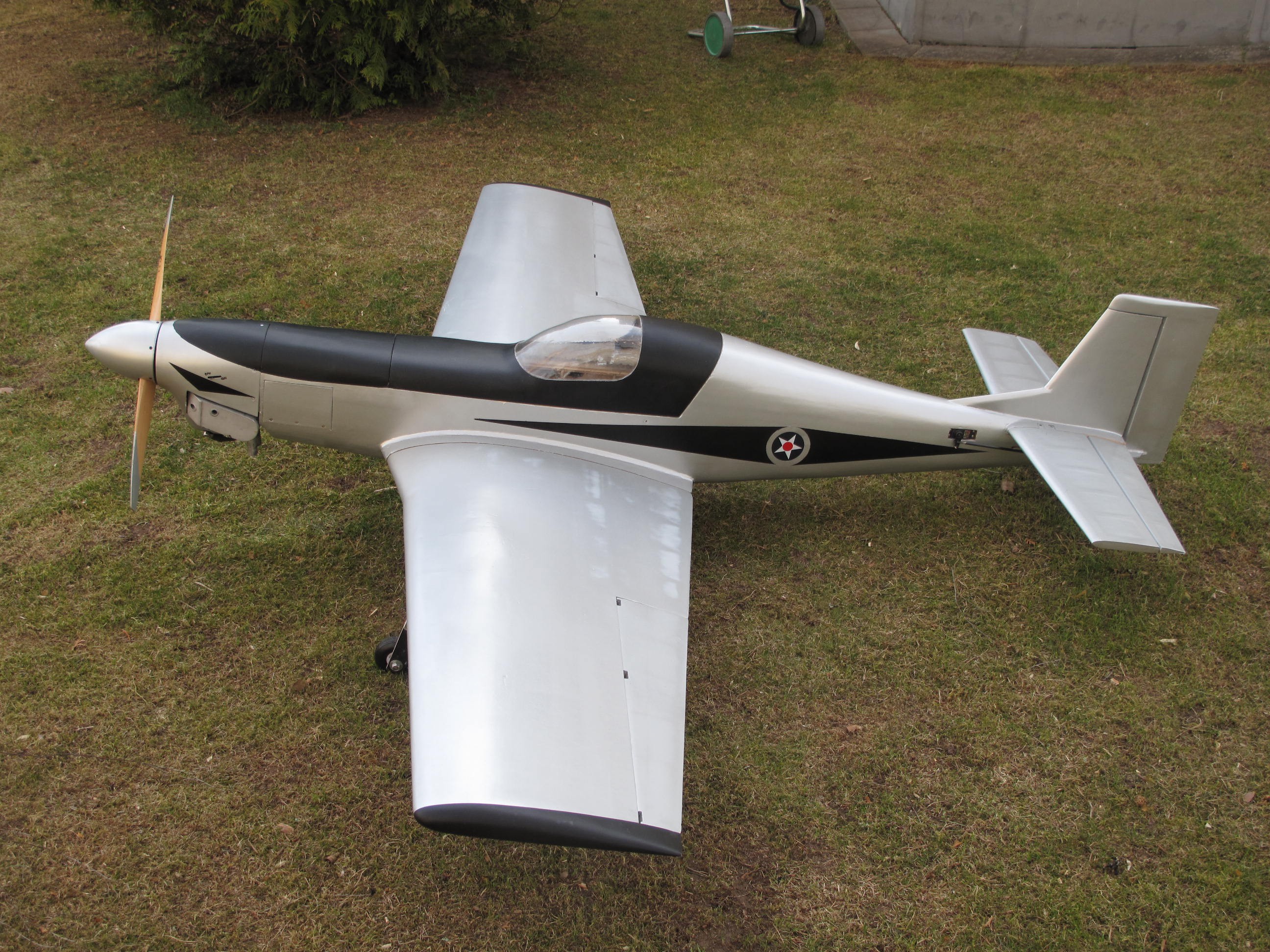

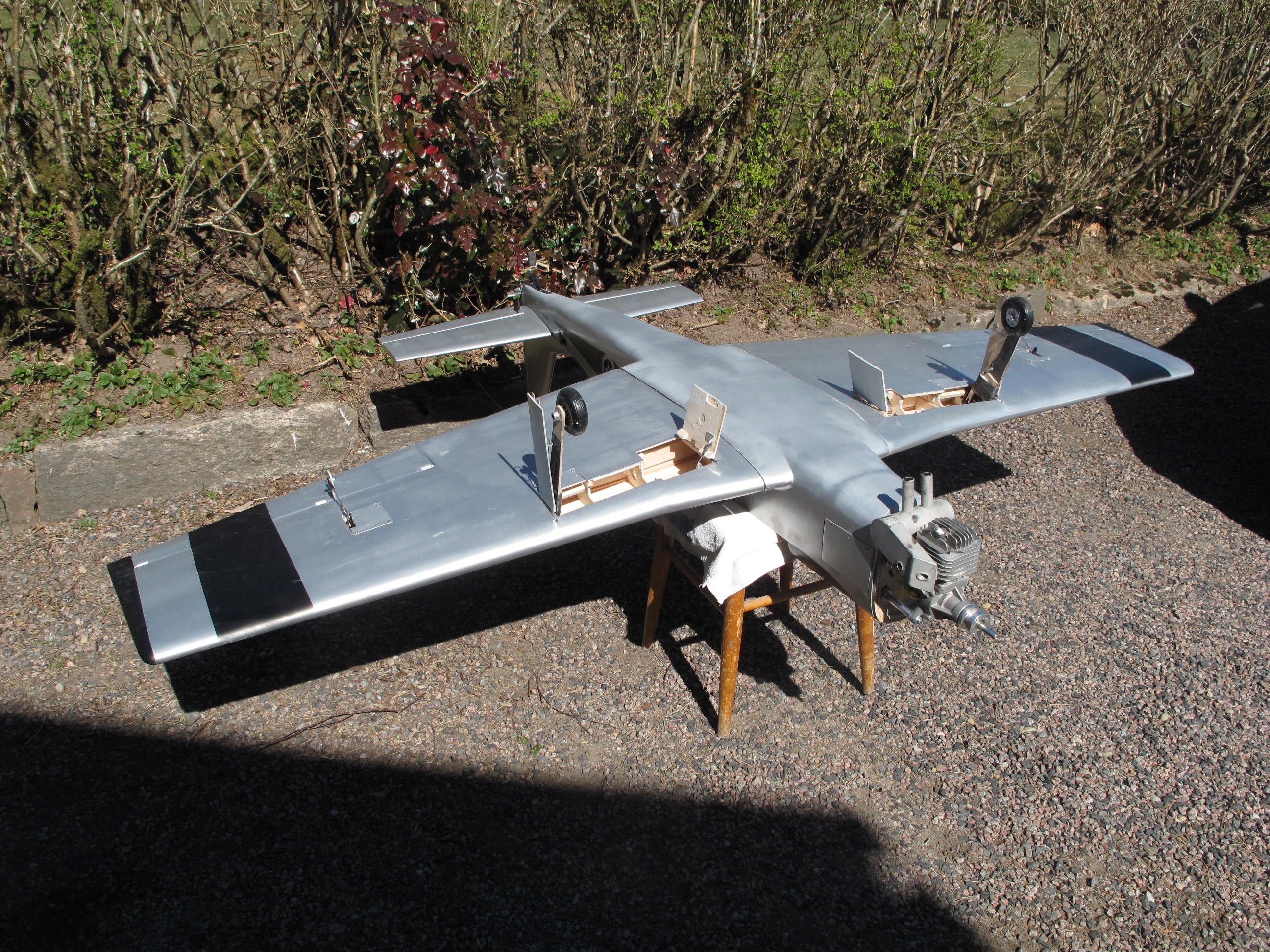

                      Nu är i stort sett själva bygget klart. Landn-ställ, luckor och alla rodren fungerar, men ingen installation är gjord ännu. Så här ser det ut:

                      Klicka på bilden för större version

Namn:		IMG_3001.JPG
Visningar:	97
Storlek:		1,62 MB
ID:		3937

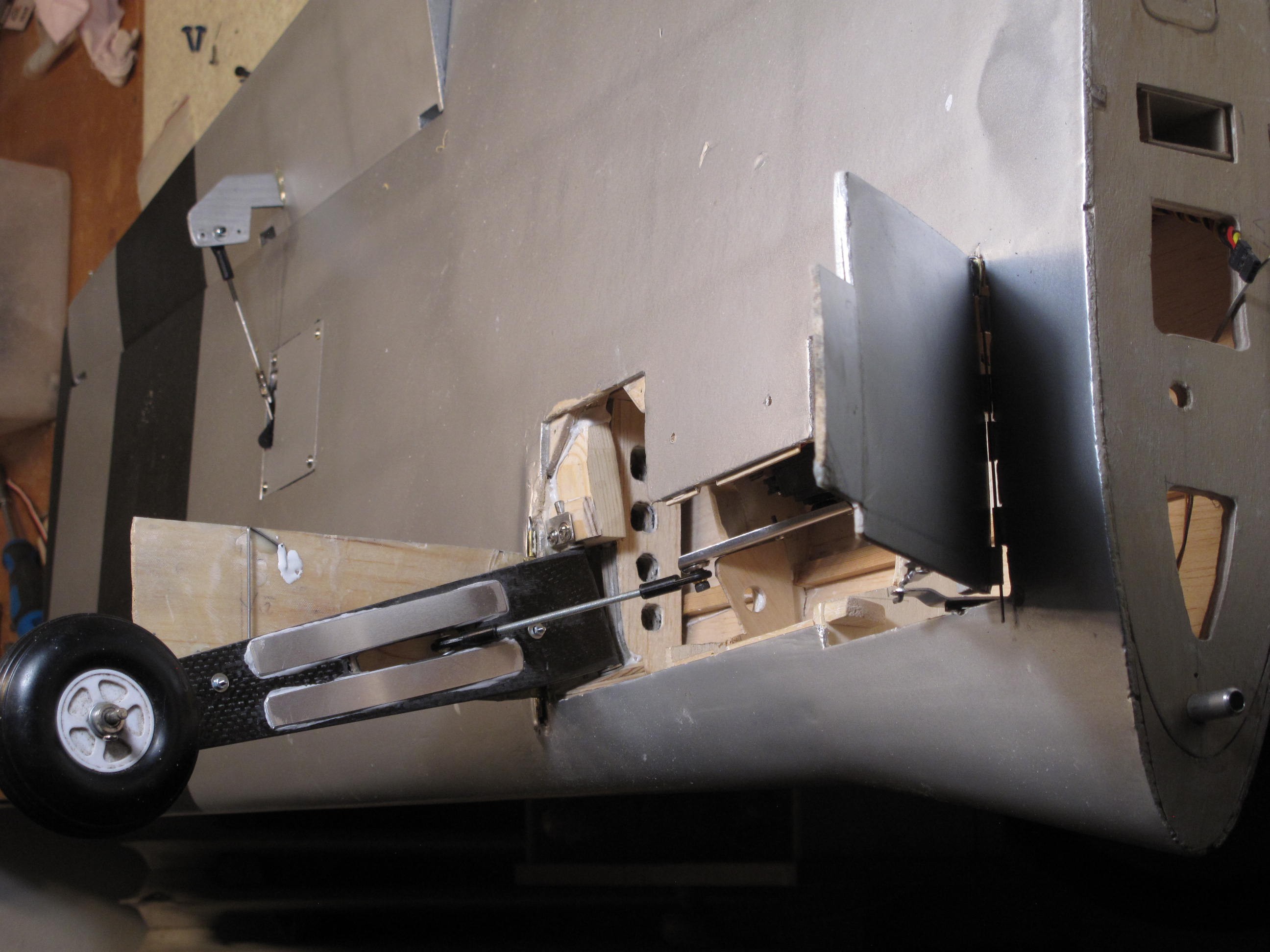

                      Ett uppenbart fel måste jag ändra på. Luckan över landn-benet går nästan ned i backen. När stället är indraget så når luckan inte ens fram till hjulet, och det lurade mig. Luckans gångled ligger nedanför benets gångled, så när benet fälls ned kommer luckan också längre ned. Det borde jag självklart ha tänkt på, men det gjorde jag inte. Det får jag åtgärda genom att såga av en bit av benluckan och limma den biten på luckan över hjulet. Ganska enkelt att göra.

                      Som synes så går hjulen på backen framför vingens framkant, som de skall göra, så planet kommer inte att stå på nosen vid start och landning. Det är väldigt stabilt. Om det ändå står på nosen så skyddar kåpan både tändhatt och avgaspiporna.

                      En sak är jag väldigt missnöjd med, och det är motorn och motorkåpan som hänger ned under planet, riktigt fult. Det beror ju på att jag valde att använda en DLE 55 som jag hade liggande på hyllan. Så vad kan jag göra åt detta? En 2-cylindrig DLE 40 skulle ju ge en knöl på varje sida istället, inte mycket bättre. Har funderat över en 2-cylindrig Saito fyrtakt, vilket ljud! Har letat efter någon 4-cylindrig motor men inte hittat något. En stjärnmotor passar inte typen av plan. Återstår en elmotor, men jag vill ha motorljud, ett sådant plan far inte omkring ljudlöst. Hmmm, det får vara som det är i sommar så får jag se hur den flyger. Jag kanske totalkraschar på första turen och då är problemet löst.

                      Det är ju nästan ett återvinningsprojekt, det mesta hade jag på hyllorna i hobbyrummet. Jag har köpt ett par miniservon till luckorna, för jag hade inget miniservo som slog 180°. Och så har jag köpt många färgsprayburkar på Biltema, hela planet är spraymålat. Väldigt enkelt och bekvämt. Jo, jag köpte ju 0,8 mm plywood för att täcka vingarna med, men det kändes för sladdrigt så jag valde istället 3 mm balsa som jag hade på hyllan och 25 g glasfiber på både vingar och kropp, men stabben är bara täckt med plastfilm och spraymålad.

                      När jag gjorde huven så gjöt jag först en form på dummyn, och så gjöt jag huven i formen. När jag gjorde motorkåpan så gjöt jag kåpan direkt på dummyn. Det blev som jag befarade, kåpan är inte helt slät, och det har varit betydligt besvärligare att få till rätta måtten. Så om jag gjuter fler kåpor i framtiden så skall jag först gjuta en form och sedan kåpan i formen.

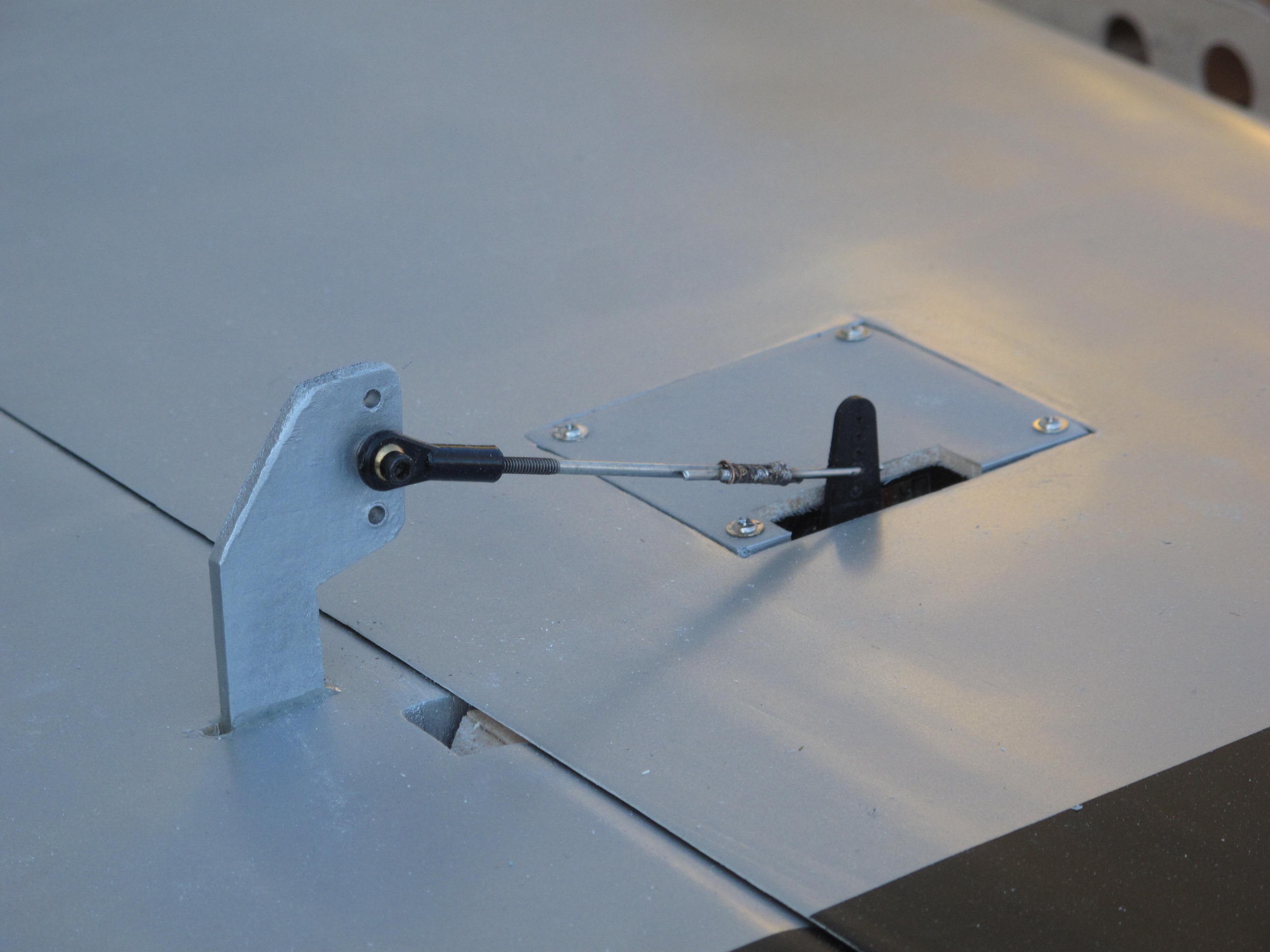

                      Roderhorn har jag gjort genom att på en bit balsaflak lägga kolfiber på varje sida med polyester och sedan såga ut roderhorn. Nu är ju varken balsa eller kolfiber slittåligt så i hålen har jag limmat i små bitar mässingrör med inv diameter 3 mm så att M3-skruvar kan användas till att fästa stötstänger. Pianotråd kan skarvas ihop om man virar lite tunn koppartråd runt och löder med vanligt tennlod. Lägger man en bit krympslang runt så ser det snyggare ut.

                      Klicka på bilden för större version

Namn:		IMG_2998.JPG
Visningar:	107
Storlek:		406,0 KB
ID:		3936

                      Skevrodren är ju av typen en halv cylinder i ett halvt rör, dvs som på riktigt flyg. Det är inget för 3D-piloter för roderutslaget i mitt fall är max 12° åt varje håll. Men jag tycker att det ser snyggare ut och luftströmmen följer bättre över vingen, och min modell skall aldrig göra en 3D-manöver, men den skall göra stora och fina loopar och rollar. Sido- och höjdroder är gjorda på vanligt sätt så där finns inte sådan begränsning.



                      Avslutar med att visa undersidan. Två luckor täcker varje ställ så att undersidan blir slät. Eftersom luckan över benet och själva benet följer olika vägar vid ut/in-fällning så kan inte luckan sitta fast på benet. På benet sitter en längsgående bygel och på luckan sitter en tvärgående bygel, så de kan glida både längs och tvärs mot varandra. Så benet med lucka går in först, sedan stängs luckan över hjulet och låser fast ben-luckan. En liten synvilla, de svartmålade banden på vingarna är exakt lika breda, men på bilden verkar styrbords rand vara smalare.

                      Klicka på bilden för större version

Namn:		IMG_3002.JPG
Visningar:	98
Storlek:		1,59 MB
ID:		3938

                      Kommentar


                      • #41

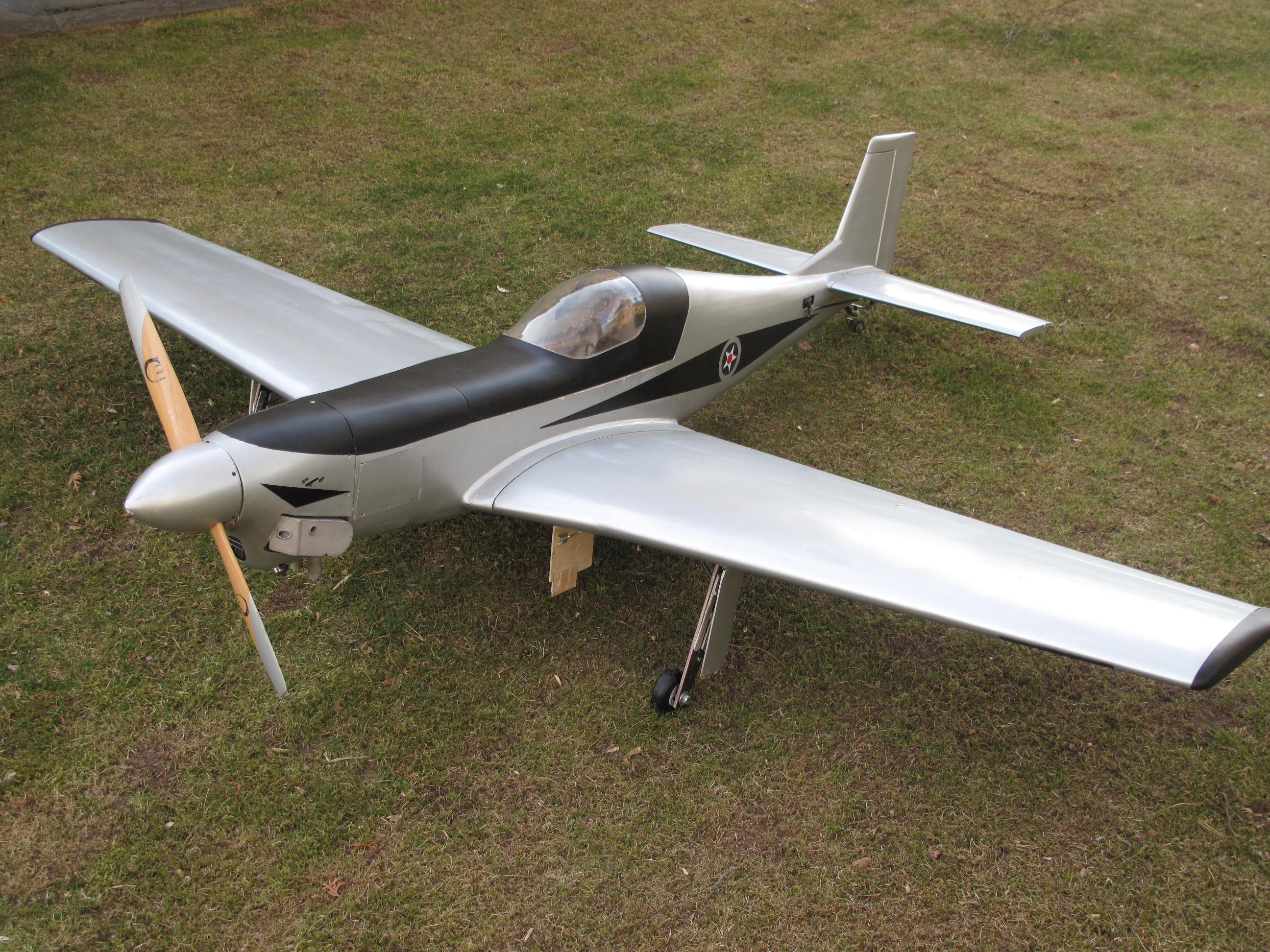

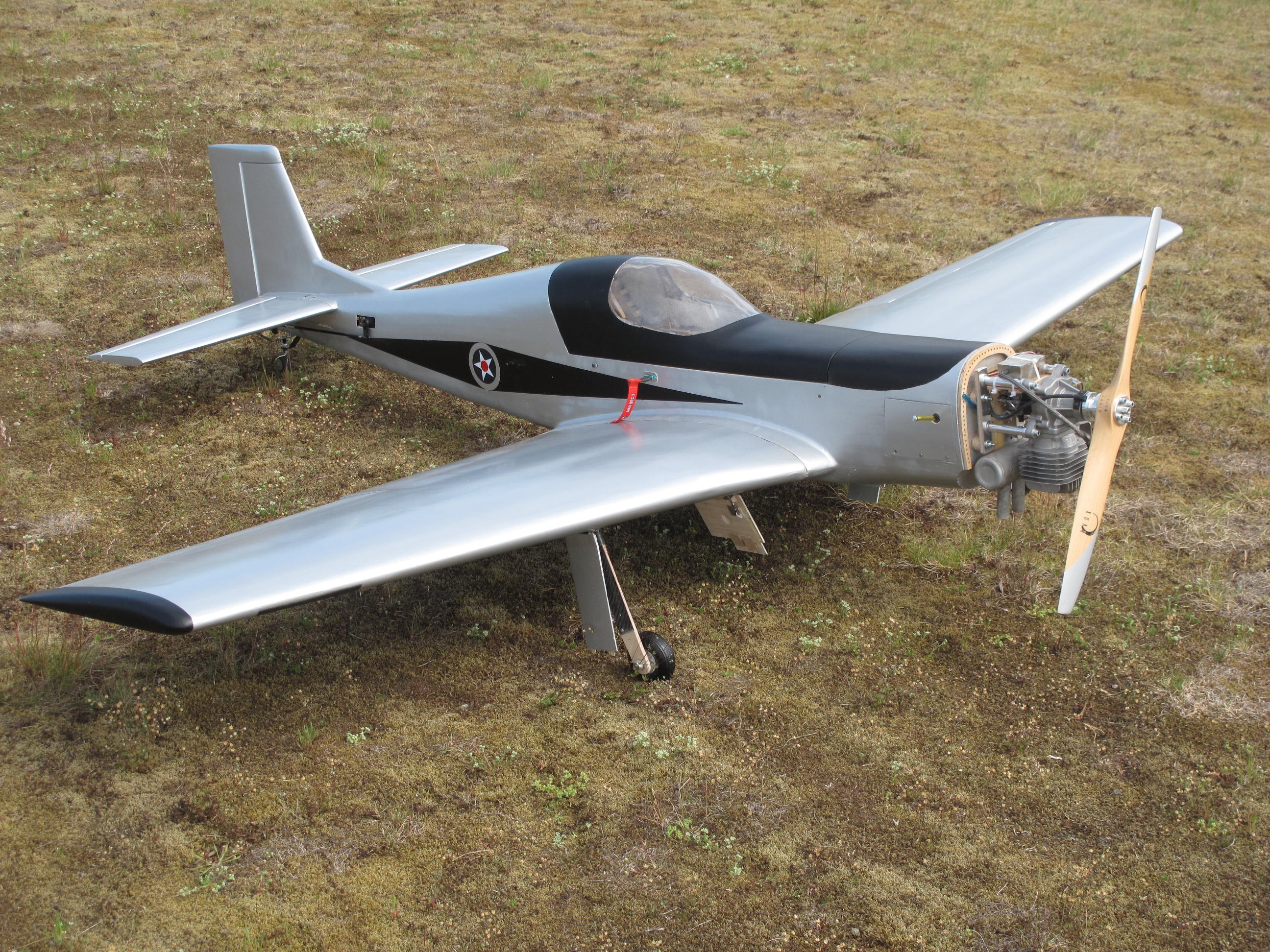

                        Nu har jag provflugit planet. När det var färdigt för start såg det ut så här

                        Klicka på bilden för större version

Namn:		IMG_3008.JPG
Visningar:	56
Storlek:		1,52 MB
ID:		5078

                        Eftersom jag tyckte den såg ful ut med cylindern ”under buken” så har jag lyft upp motorn 25 mm och då kom den också 20 mm längre fram. Det betyder en ny motorkåpa som kommer att följa kroppsformen ganska bra, så jag behöver inte tänka på att köpa en ny motor.

                        Med motorn högre upp så skulle jag behöva rikta motorn lite mer uppåt än den beräkning jag gjort, men jag behöll samma uppåtriktning och förväntar mig att kanske behöva trimma med en anings höjdroder. Jag måste ju tillverka en ny motorkåpa senare och kan då justera motorns riktning. Jag gör sålunda testflygningen utan motorkåpa. Lite omplacering av acc för att behålla TP.

                        Och hur flög den? Starten gick bra och jag upptäckte genast att roderutslagen var alldeles för stora, trots mycket expo måste jag hålla spakarna mycket nära mittläge. Jag trodde innan att jag hade kanske inte små men åtminstone mycket måttliga roderutslag. Framförallt höjdrodret var känsligt. Jag måste åtminstone halvera utslagen. Som jag anat ville motorn dra ner planet i lite svag dykning, men några snäpp på trimmen så blev det bra. Det var all trimning som behövdes, Annars kändes det mycket välbalanserat och flög precis som jag tänkt mig. V-formen gjorde planet lagom stabilt. Träproppen var med stigning 10” som jag hade på hyllan. Framöver skall jag skaffa 12” stigning så det blir ordentlig fart. Det är ju ett jaktplan.

                        Så, mina beräkningar stämmer med verkligheten, planet uppför sig precis som det är konstruerat att uppföra sig.

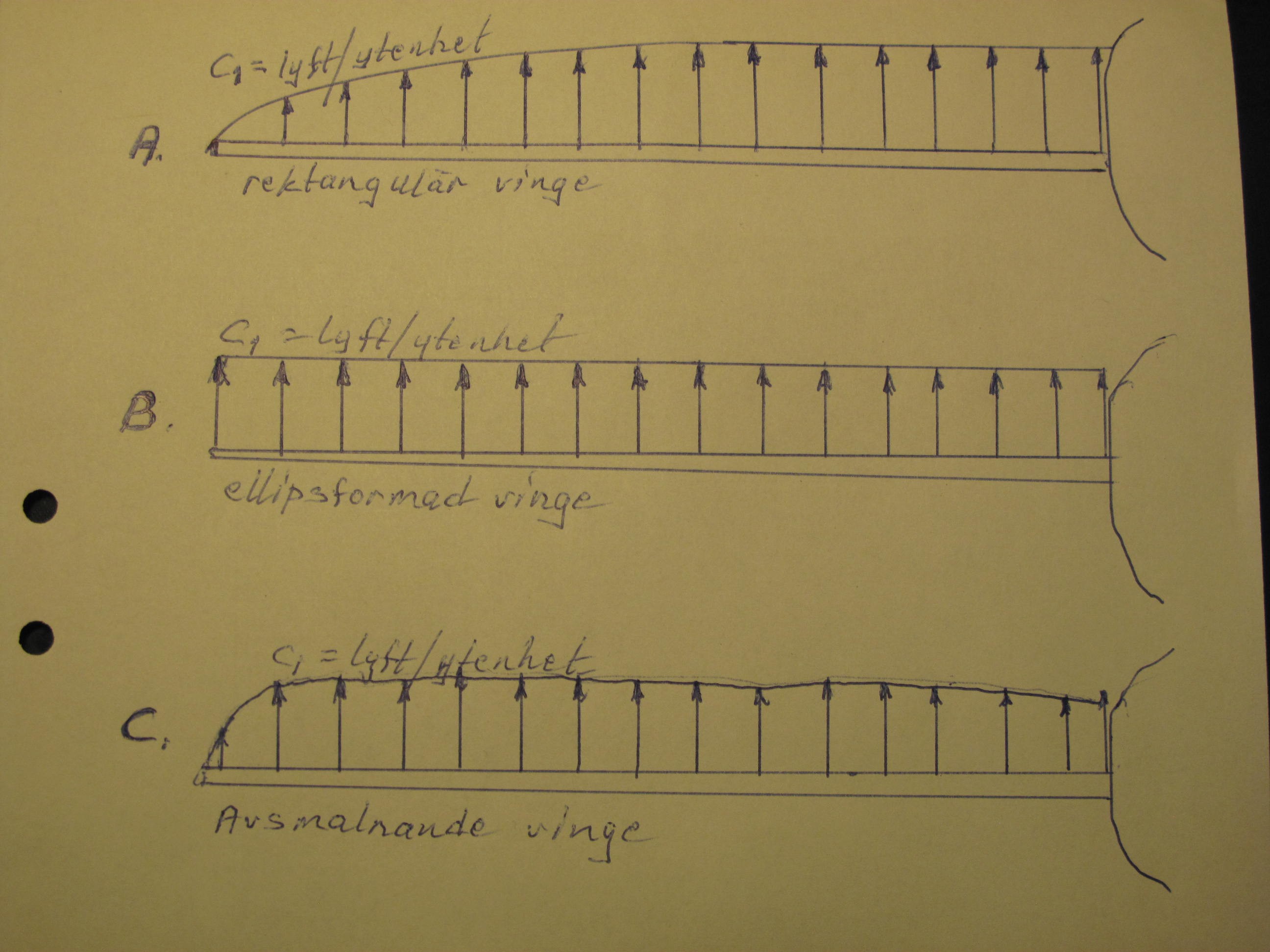

                        Två åsikter har kommit från läsare som strider mot mina åsikter, dels att vingspetsen skall vara relativt tjockare än roten för att få senare stall medan jag menar att spetsen skall vara relativt tunnare, dels att en motor inte skall riktas uppåt utan nedåt både för högvingat och lågvingat. Jag känner inte till något plan som har relativt tjockare vingspets än rot, det skulle se konstigt ut, och det skulle ge mer luftmotstånd.

                        I allra första testet ville jag inte upp och stalla, det får vara till senare. Men när man landar så skall ju planet stalla precis innan sättningen. Nu råkade det bli så att motorn slocknade på finalen (det visade sig bero på att slangen inne i tanken hade lossnat från nippeln), så jag bara måste landa. Det gick inte så bra, jag tog mark med ena hjulet först, som fick ta hela stöten, så det benet gick av, och sedan orkade inte det andra benet ensamt. Så bägge benen kvaddade, men resten av planet är OK. Även min hemtillverkade vingbalk höll och träproppen var oskadad. Med hjulen framför vingens framkant så slog planet aldrig runt. Nåväl, hela tiden hade jag skevroderverkan, så jag är övertygad om att när jag senare kommer att ta upp planet på höjd och stalla rakt fram så kommer jag att ha skevroderverkan även när nosen börjar dyka ned.

                        Den andra frågan var upp/ned-riktning av motorn, att jag inte skulle rikta motorn uppåt utan nedåt. Låt oss tänka oss ett plan med vingen extremt högt upp, över pilotens huvud, och motorn under hans fötter, så är det uppenbart att motorn vill dra planet runt i en looping . Det måste man kompensera med dykroder eller att rikta motorn nedåt. Om vi vänder på det och har motorn högt över piloten och vingen under hans fötter så borde det vara lika uppenbart att det blir tvärtom att motorn måste riktas uppåt. Om vi har en mittplacerad vinge rakt bakom motorn så blir det inget moment varken uppåt eller nedåt och motorn riktas varken uppåt eller nedåt, och då är det naturligt att tänka sig att om motorn flyttas över eller under vingen så skall motorn riktas ned resp upp – inte ned i bägge fallen.

                        Om en pilot flyger ett plan som t.ex. har för stor infästningsvinkel för vingen så måste dykroder ges för att minska anfallsvinkeln tills planet håller sig på samma höjd. Piloten kan ju tolka detta som att motorn behöver riktas nedåt och korrigerar således ett fel med ett annat fel. Det finns säkert ett antal olika fel som kan korrigeras med ett annat fel. Min åsikt är att om man gör en beräkning av alla moment så skall summan av alla moment bli noll för att jämvikt och balans skall råda. Åtminstone har det stämt för mitt plan i denna tråd trots att jag inte har vetat vilken infästningsvinkel jag skulle ha utan jag har bara valt en vinkel jag trodde var rimlig.

                        Jag fick också anmärkningen att jag inte tagit med tyngdkraften/lyftkraften i momentberäkningen. Lite förenklat så skall ju tyngkraft och lyftkraft balansera varandra exakt och inte påverka momentberäkningen, men mer noggrant så är inte lyftkraften helt vertikal utan är något framåtriktad. Om den vertikala komposanten är lika med tyngdkraften så finns en horisontell komposant riktad framåt, och om motor och vinge inte ligger på samma höjd så blir det ett moment. Den horisontella komposanten är inte oväsentlig om man betänker att vissa stora fåglar kan glidflyga i timtal utan att flaxa en enda gång.

                        Kommentar
